南京華欣分析儀器制造有限公司歡迎您！華欣專業(yè)生產(chǎn)光譜分析儀,高頻紅外碳硫分析儀,鐵水碳硅分析儀,鐵水/鋼水測溫儀,碳硫分析儀,金屬元素分析儀,金相分析儀等分析儀器，榮獲江蘇省產(chǎn)品及江蘇省著名商標(biāo)等榮譽稱號。我們致力于為您提供高品質(zhì)的金屬材料分析儀器和完善的質(zhì)量解決方案！
產(chǎn)品分類
聯(lián)系方式

- 銷售熱線： 025-57338588
- 銷售傳真： 025-57338599
- 副總/銷售部經(jīng)理：戴斌 13905149277
- 售后服務(wù)/配件供應(yīng)： 025-57338579
- 售后傳真： 025-57338577
- QQ在線咨詢：點擊這里給我發(fā)消息
- 網(wǎng)址：drycleaners001.cn

澆注工藝對減少鑄造缺陷的作用

來源：本站  發(fā)布時間：2021年02月20日  字體大小：[大] [中] [小]

澆注工藝對減少鑄造缺陷的辦法

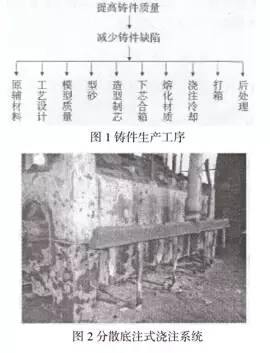

鑄件缺陷種類繁多，影響鑄件質(zhì)量的因素存在于與鑄件生產(chǎn)有關(guān)的每道工序中，如圖1所示。大型鑄件的特點是尺寸大，即體積大、質(zhì)量重、澆注的鐵液多、壁厚相對較厚，形狀有的簡單、有的復(fù)雜；不同領(lǐng)域的鑄件，具有不同的要求。大型鑄件澆注系統(tǒng)設(shè)計及澆注需掌握的主要原則為分散底注（分層注人效果最好），快速澆注（多加出氣冒口），高溫澆注（加強芯子排氣）。

1．分散底注式澆注圖2為分散底注式澆注系統(tǒng)圖。優(yōu)點：有利于金屬液平穩(wěn)地充滿鑄型；減少金屬液氧化，對型、芯沖擊力�。环乐乖斐蓻_砂，減小紊流，減少氣體裹人；有利于型腔氣體的排出：有利于除渣：避免各部溫差過大，有利于減少鑄件收縮應(yīng)力，對長、薄鑄件有利于減小變形量，有利于防止裂紋缺陷發(fā)生。

缺點：如果充型時間過長，金屬液在型腔上升中長時間與空氣接觸，表面易生成氧化皮（需快速澆注予以克服）；鑄件下部溫度高，不利于補縮（對灰鑄鐵件影響不大）。

2．快速澆注優(yōu)點：鐵液上升速度快，不容易氧化：鐵液對型腔的烘烤時間短，減小涂層開裂、脫落的可能性，減少鑄件夾渣等缺陷的產(chǎn)生；防止出現(xiàn)澆不足、冷隔缺陷；使型腔內(nèi)氣壓增大，迫使氣體容易從鑄型向外排出，鑄件不容易產(chǎn)生氣孔等孔洞類缺陷：鑄件各部的溫度差小，防止裂紋發(fā)生。

缺點：低強度類型的砂型易產(chǎn)生沖砂類缺陷，對于樹脂砂等強度較高的砂型，影響較�。簼沧⑾到y(tǒng)的截面積有所增大，鑄件工藝出品率有所降低。

3．合理澆鑄時間的確定生產(chǎn)中常用澆注時間表示澆注速度。對鑄件而言，澆注時間長，意味著澆注速度慢：反之，意味著澆注速度快。適宜的澆注時間應(yīng)根據(jù)鑄件質(zhì)量、壁厚、結(jié)構(gòu)、技術(shù)要求等綜合考慮而定。表1為鑄鐵件澆注速度的一般原則。

澆注時間與鑄件結(jié)構(gòu)、材質(zhì)、鑄型條件、澆注溫度等因素有關(guān)，每一個鑄件都有一個合理的澆注時間與其對應(yīng)。澆注時間無完善的計算公式，一般依據(jù)各種經(jīng)驗公式與圖表及鑄件質(zhì)量來確定。澆注時間確定后，再按選擇的截面比計算澆注系統(tǒng)各單元的截面積。
